隨著稱重技術的不斷發展,電子衡器也取得了迅速發展,各種電子衡器不斷地取代了傳統的機械衡器。電子秤是利用力—電轉換方法來測量物體重量的一種衡器。

電子臺秤是電子衡器的其中之一,它具有快速、簡便、直觀、準確度高等特點,在各企業等領域得到了廣泛的應用。但在使用中都難免要出現故障,這就要求我們的計量檢修人員必須具備一定的理論基礎知識和實際檢修能力。下面結合工作實際和同行交流一下電子臺秤故障的檢查、分析和處理的一些方法、步驟等問題。

01電子臺秤的構成和工作原理

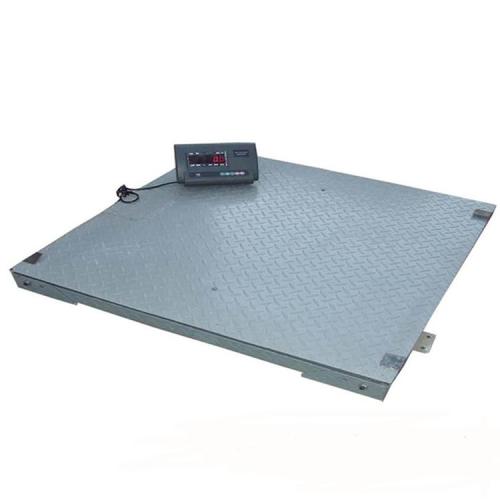

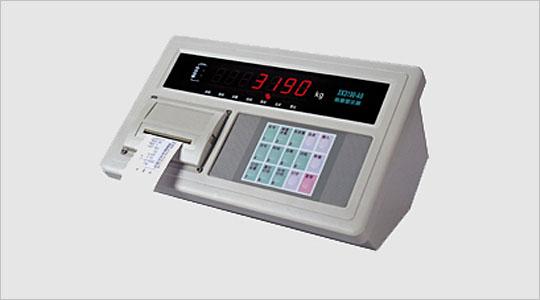

(一)電子臺秤的構造電子臺秤主要由稱重顯示儀表、稱重傳感器、秤體等三部分組成。其中,秤體是被稱為物體與轉換元件之間的機械、傳力復位系統、包括接受被物體載荷的承載器、傳力復位機構、限位裝置等,它是電子臺秤的主要承載部件,起到承受物體重量的作用。秤臺和轉力機構負責將物體的重量準確地轉遞給稱重傳感器。

(二) 作原理把重物加放在電子臺秤的秤臺上,在物體重力作用下,稱重傳感器彈性體產生變形,重物通過秤體將重量傳遞給稱重傳感器,傳感器將重量信號轉換為相應的mV電壓信號。該信號經前置放大器放大、濾波器濾波、A/D轉換,有微處理器對重量信號處理后,數字顯示器直接顯示出重量。

02電子臺秤常見故障的分析及處理

開機無任何顯示、無聲音故障分析:從電路上分析“無顯示”是顯示電路的故障,沒有聲音是蜂鳴電路上的故障。這二個故障同時出現的概率比較低。所以一般故障會出現在供電電路上。

排除:

a.測量?jī)x表輸入端電壓是否正常。

b.儀表輸入端、輸出端電壓是否正常。

c.橋壓輸入、輸出端電壓是否正常。

d.整流電路輸出是否正常。一般這類故障在上述四個故障源中肯定能找出來。

更換元器件后就能修復。故障延伸:類似故障還有:無顯示、有聲音或者有顯示、無聲音。只要能確保供電電路部分正常的情況下,對顯示電路、蜂鳴電路按易損情況進行排列,依次檢查就能快速排除故障。顯示電路:顯示屏電壓輸入端是否腳斷、顯示驅動集成塊、顯示屏、CPU。蜂鳴電路:控制三極管是否正常、蜂鳴器、CPU。
